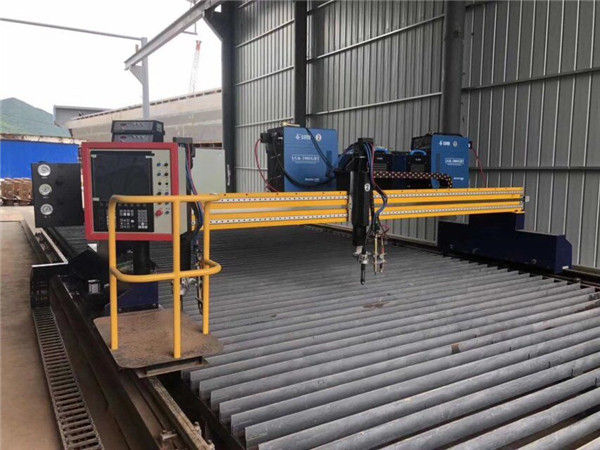

Portal-Plasmaschneidanlage 3mx8m
Basisinformation

Modellnummer: 3MX8M
Schneidgas: Sauerstoff + Acetylen oder Propan
CNC-System: Beijing Start CNC
Motor und Treiber: Schrittmotor und Treiber
Software: Fastcam Software
Bewegungspräzision: 0,01 mm pro Schritt
Antriebsmodus: Linearführung und Zahnstange
Schneidbrennerkühlmethode: Luftkühlung oder Wasserkühlung
Strom: 30-400A Plasmaschneiderquelle
Vorlaufzeit: 7 Tage
Nest Software: Fastcam
Spezifikation: 3000X8000MM



Eigenschaften

1. Allwelded Struktur, Y, X-Achse mit Zahnstange und Linearführung, Z-Achse mit elektrischem automatischem Anheben, um Schnittgeschwindigkeit und -qualität sicherzustellen.
2. Maschine mit Schmiersystem, automatischer Absaugung und Staubschutz. 3.Die Einrichtung ist sehr einfach, alle Arten von CAD-Grafiken können direkt von unserem System über U-Disk gelesen werden. Die Software kann Grafiken automatisch erstellen.
4.Collocated Udisk-Schnittstelle und Schnittcode-Auto-Konvertierungs-Software für CAD-Zeichnung, CAD-Zeichnung kann direkt über U-Scheibe in den Cutter eingegeben werden.
5.Tipps für jede Operation werden jederzeit auf dem Bildschirm angezeigt, sodass der Bediener unser System verwenden kann, ohne geschult zu sein oder die Anweisungen zu lesen.
6.Collocated Kontrollleuchten für verschiedene Anhängevorgänge. Die Diagnose der Anhängevorrichtung ist auf einen Blick klar und die Wartung ist bequem und schnell.
7. Für die Bewegungssteuerung im Brennerwagen sind Schlüssel erforderlich, damit der Bediener den Brenner problemlos an die richtige Stelle bringen kann.
8.Mit Haltepunkt oder Unterbrechung der Stromversorgung, Speicherfunktion.

Parameter

Name Portal-CNC-Schneidemaschine
Modell3000 × 6000 × 13000 × 6000 × 1A3000 × 6000 × 1 + 1A
SchnittartenSauerstoffPlasmaSauerstoff und Plasma
StrukturPortal, Doppelantrieb
Spurweite & Führungsschiene3000 × 6000 mm
Effektive Schnittgröße2400 × 4500 mm
GetriebeLängs- und Querhauptwagen: Zahnstange & Ritzel Querhauptwagen: Stahlband
RöhrenübertragungTransversal: Industrielle Kunststoffschleppkette;

Längsrichtung: Hängende Riemenscheiben oder Erdungsschleppkette

Schnittstärke6-150 mm Flussstahl



2-40 mm Flussstahl, Edelstahl, Messing, Aluminium usw. (abhängig von der Plasmakapazität)Sauerstoff 6-150 mm;

Plasma: hängt von der Plasmakapazität ab;

Taschenlampe Nr.1 (2 ist Option)1 (2 ist Option)2
Brennerhöhenregelung (THC)Motorisierte Brennersteuerung (CAP Auto THC ist Option)Lichtbogenspannung Auto THC



Lichtbogenspannungsautomatik THC zum Plasmaschneiden

Motorisierte Brennersteuerung zum Autogenschneiden
