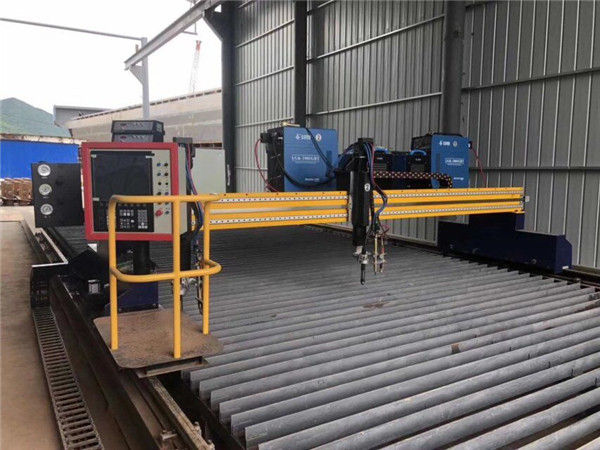

China Big Size CNC Portal Flamme Plasmaschneidanlage
Basisinformation

Schnittstärke: 1-50mm
Schnittgeschwindigkeit: 0-5000mm / min
Spannung: AC220V
Gas: Sauerstoff
Arbeitsmaterial: Eisen, Stahl, Aluminiumbleche, verzinkte Bleche
Arbeitsstärke: 0.5-30mm oder fertigen besonders an
Leistung: 8.5kw
Eingangsspannung: 380V 50Hz
Arbeitsmodus: Unberührter Lichtbogen
Übertragungsweg: Taiwan importierte Kugelumlaufspindel
Schienenführung: Präzisionsarbeitsgang
Optionale Stromquelle: America Hypertherm und Ame
Verfahrweg der Z-Achse: 0-70 mm
Itam: CNC Plasma-Metallschneidemaschine



Produktbeschreibung

Es ist eine Art von CNC-Schneidausrüstung mit hoher Leistungsfähigkeit und hoher Präzision und kann Arbeitsintensität verringern.
Diese Maschine verwendet einen Portalstil und hat einen Plasma- oder Brennschneidstil. Es ist einfach zu warten und zu bedienen und es ist zuverlässig.
Es hat eine kompakte und rationelle Bauweise und der Preis ist angemessen. Es ist eher für mittelständische und kleine Unternehmen geeignet, um es zu kaufen und zu nutzen.



Hauptkonfiguration und funktion einführung

# Starke Schleppkette - Traktion und Schutz, intelligente hohe Intensität, metabolische Steifheit, einfache Installation, Verwendung und zuverlässiges, einfaches Aufreißen.
# Zum Schutz des Kabels sieht die Maschine auch insgesamt schöner aus
# Doppelköpfe - Plasmaschneidkopf kann weniger als 40 mm dick schneiden (abhängig von der Stromstärke des Netzteils),
Flammenmesserkopf kann 200mm Stärke schneiden, kann Ihre Ausschnittnachfragen vervollkommnen
# Endschalter --- Verwenden Sie diesen zur Steuerung der Werkstückbewegung oder zum automatischen Vorschub, um Kollisionsunfälle zu vermeiden
# 24KGS Führungsschiene - stabiler
# Starfire-Schneidsystem und HYD-Selbstlichtbogenspannung THC ---
Das numerische Kontrollsystem mit hohem disposes, der automatische Schlagbogen, die Leistung ist beständig, automatisches Höhenjustagesystem
--- kann entsprechend Ihrer materiellen Ebenheit, Schneidkopf kann automatisch stabil und schnell justieren.



Technische Spezifikation

NEINArtikelSpezifikation
1ModellFMP2030
2Horizontaler Spurraum3m
3Effektive Schnittbreite2m
4Längsspurraum4m
5Effektive Schnittlänge3m
6Schneidgeschwindigkeit20-25 m / min
7Schnittgenauigkeit0,05 mm
8Schnittstärke0-40mm - Plasmaschneidkopf
200mm - Brennschneidkopf
9SchneidsystemSternenfeuerschneidsystem (Englisch)
10Steuerung der LichtbogenhöheSpannungshöhenregelung des Brenners
11TabellenstrukturGanzer Eisenkörper, dicker Stahl
12MotorJapan YASKAWA Servomotor - 3 Sätze
13PlanetenreduziererJapan SHIMPO
14Motorleistung750w
15ÜbertragungswegHochpräzises Zahnstangengetriebe
16FührungsschieneAlle Achsen verwenden HIWIN-Vierkantschienen
17MagnetventilItalien CEME
18EnergieversorgungHypertherm MAXPRO200A
19ZeichenprogrammCAD
20SchachtelungssoftwareAustralien FASTCAM-Software
21Ausgang wegArtcam, Typ3
22Lcd display dimension10,4 Zoll
23FahrmodusFahrmodus
24HöhenreguliervorrichtungLichtbogenspannungshöhe und elektrisch einstellbar hoch
25GasdruckMax. 0,1 MPa
26SauerstoffdruckMax. 0,7 MPa
27Andere TeileEine gesetzte Plasmadüse wird kostenlos verschickt



Anwendung

Sie sind weit verbreitet in schiff, auto, kessel druckbehälter, stahlkonstruktion, flugzeug, engineering maschinen und anderen bereichen.
Mit dem Brennschneiden schneiden sie Kohlenstoffstahl, mit Plasma schneiden sie Edelstahl, Aluminium, Kupfer und andere Metallplatten. Sie eignen sich besonders für unregelmäßiges Stapelzuschneiden.
